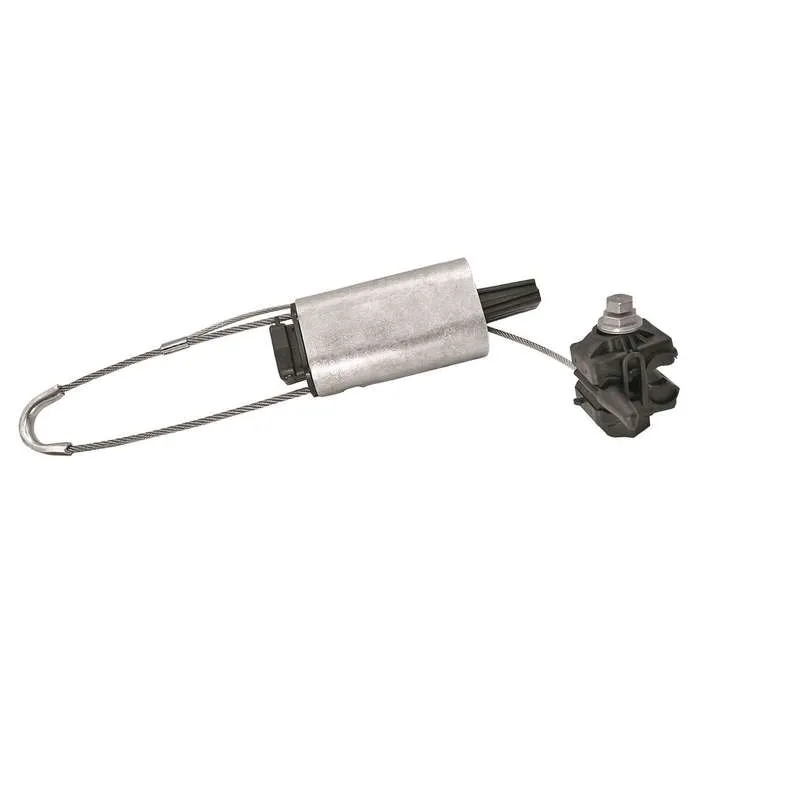

Зажим анкерный DN 120 Rpi (95-120кв.мм) НИЛЕД 13402132

• НАЗНАЧЕНИЕ Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ. • ПРИНЦИП ДЕЙСТВИЯ Последовательность операций монтажа анкерных зажимов DN-120 Rpi: - Из корпуса с одной стороны вытащить тросик. - Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму. - Выдвинуть из корпуса клиновые вставки. - Завести нулевую несущую жилу СИП между клиновыми вставками. - Заклинить вставки рукой в корпусе зажима. - Натяжением провода СИП дозаклинить в зажиме несущую жилу - С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва. - Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click. - Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга». • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит основное устройство.
