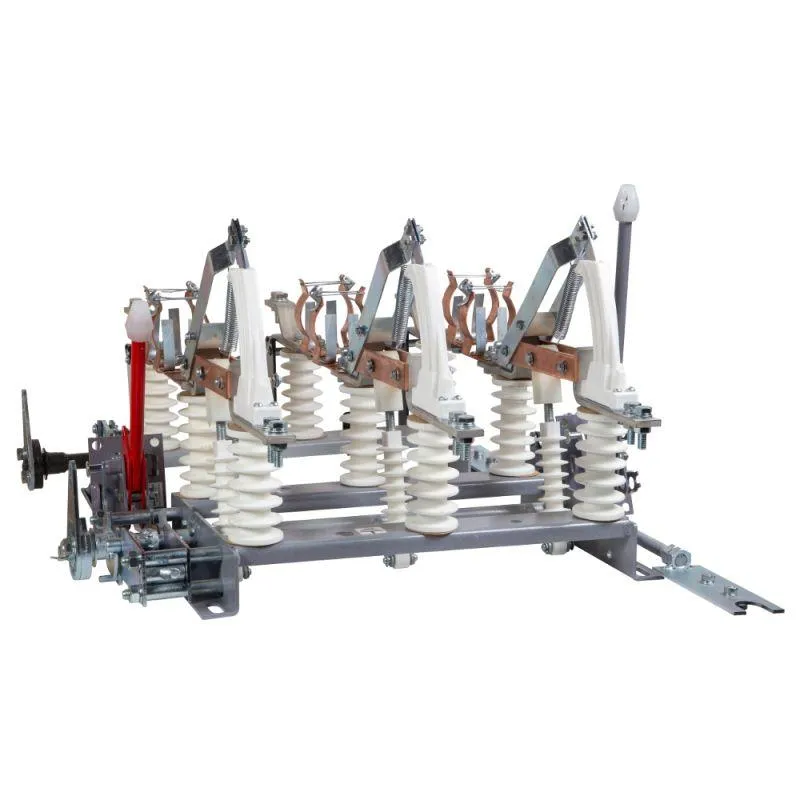

Выключатель нагрузки 3п 630А ВНА 10/630 П з И2 УХЛ2 КЭАЗ 142388

Выключатель нагрузки серии ВНА (выключатель нагрузки автогазовый) представляет собой коммутационный аппарат, предназначенный для работы в электрических сетях переменного трехфазного тока напряжением 10 (6) кВ. Он занимает промежуточное положение между разъединителем и силовым выключателем, поскольку способен отключать рабочие токи нагрузки, но не предназначен для разрыва цепей короткого замыкания.

Назначение и область применения
Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения.

Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств:

Комплектные распределительные устройства (КРУ)
Камеры стационарные одностороннего обслуживания (КСО)
Комплектные трансформаторные подстанции (КТП) внутренней установки

Важная особенность: эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ

Принцип действия и конструктивные особенности

Автогазовое дугогашение
Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги.
В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет.

Конструкция
Основные элементы конструкции выключателя ВНА:

Рама - несущая металлическая конструкция
Изоляторы - опорные и тяговые
Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока
Дугогасительные контакты - размыкаются после главных, принимая на себя дугу
Дугогасительные камеры - по одной на каждый полюс
Вал управления - передает движение от привода к контактам
Пружинный механизм - обеспечивает быстроту операций включения и отключения

Особенности кинематики
При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная: сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
