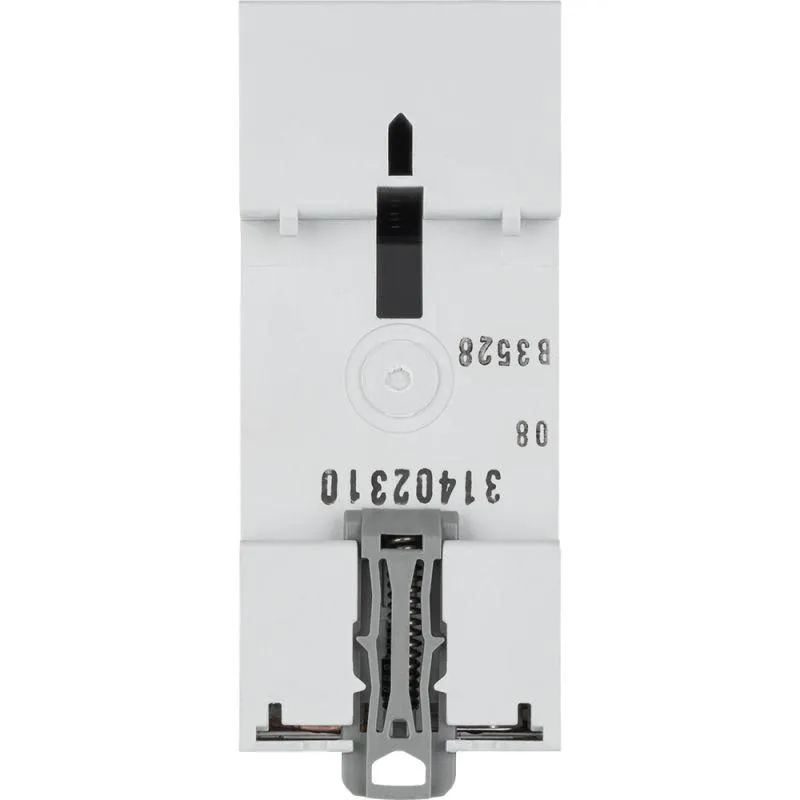

Выключатель дифференциального тока 2п 25А 30мА тип AC TX3 ИЭК Leg 403000

Выключатель дифференциального тока 2п 25А 30мА тип AC TX3 ИЭК Leg 403000

Описание товара

• НАЗНАЧЕНИЕ Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются для установки в офисных, торговых, складских и жилых помещениях. • ПРИНЦИП ДЕЙСТВИЯ При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само изделие

Характеристики

Вес и габариты упаковки
Длина (мм)	85
Высота (мм)	37
Ширина (мм)	109
Вес (грамм)	200
Характеристики товара
Производитель	Legrand (группа IEK)
Код ТН ВЭД	8536304000
Наименование производителя	Выключатель дифференциального тока TX3 - 2П - 25 А - тип AC - 30 мА - 2 модуля
Период гарантии	2 года
Серия	TX3
Единица измерения партнерских остатков	PCE
Возможна дополнительная комплектация	Нет
Глубина монтажа, установки, мм	60.9 мм
Количество полюсов	2
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Номинальная отключающая способность, кА	6 кА
Номинальная предельная наибольшая отключающая способность (Icw), кА	10 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	250 В
Номинальное напряжение, В	250 В
Номинальный ток	25 А
Номинальный ток утечки	0.03 мА
С кратковременной задержкой отключения	Нет
С устройством блокировки	Нет
Селективная защита	Нет
Сечение многопроволочного гибкого проводника по, кв.мм	35 кв.мм
Сечение многопроволочного гибкого проводника с, кв.мм	10 кв.мм
Сечение однопроволочного проводника по, кв.мм	50 кв.мм
Сечение однопроволочного проводника с, кв.мм	16 кв.мм
Степень загрязнения	2
Степень защиты IP	IP20
Строительный размер (в соответствии с DIN 43880)	1
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Тип по току утечки	Переменный ток (AC)
Устойчивость к импульсам тока	4 кА
Частота	50 Гц
Ширина в числах модульных расстояний	2
