Устройство защиты от перенапр. УЗПН-10-Ш МЗВА 00001275

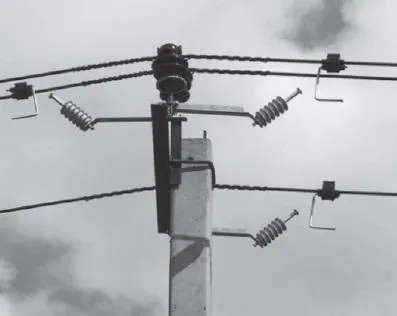

Устройство УЗПН-10-Ш предназначено для защиты ВЛ переменного тока напряжением 10 кВ от грозовых атмосферных перенапряжений. Монтируется на промежуточных и анкерных опорах с штыревыми изоляторами типа ШФ, ШС, ШПС. Устройство представляет собой линейный ограничитель перенапряжения с внешним искровым промежутком. Оно обеспечивает снижение числа грозовых отключений воздушных линий и предотвращают пережоги изолированных проводов ВЛЗ дугой сопровождающего грозовой импульс тока промышленной частоты.

Устройство состоит из:
ограничителя перенапряжений нелинейного (ОПН) специальной конструкции;
искрового промежутка (ИП) между фазным проводом и ОПН.

Наименование параметра УЗПН-10-Ш:
Класс напряжения сети, кВ — 10
Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ — 12,7
Остающееся напряжение (кВ) при грозовых импульсах тока 8/20 мкс с амплитудой:
2500 А — 31,2
5000 А — 33,6
10000 А — 37,6
20000 А –
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее — 20,6
Длина искрового промежутка, L, мм — 60

Схему монтажа УЗПН-10-Ш на промежуточных опорах ВЛЗ (ВЛ) 10 кВ со штыревыми изоляторами типа ШФ, ШС, ШПС всех модификаций можно открыть в разделе "Документы".

1 - изолятор; 2 - кронштейн; 3 - ОПНп; 4 - электрод № 1; 5 - электрод № 2; 6 - прокалывающий зажим с кожухом; 7 - спиральный зажим; 8 - хомут; 9 - траверса.

В комплект поставки УЗПН входят только элементы №№ 2, 3, 4, 5, 6, 8.
