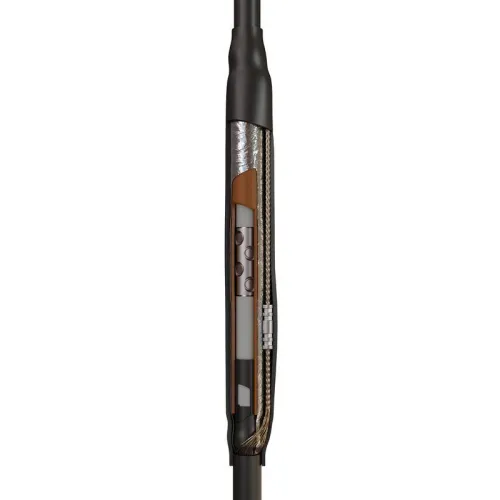

Муфта кабельная соединительная 10кВ 1ПСТ-10-70/120(Б) (уп.3шт) КВТ 57816

Муфта кабельная соединительная 10кВ 1ПСТ-10-70/120(Б) (уп.3шт) КВТ 57816

Отзывов: 0

Характеристики:

Все характеристики

Производитель

КВТ

Период гарантии

5 лет

Единица измерения партнерских остатков

PCE

Для соединения кабелей с бумажной и с пластмассовой изоляцией

Нет

Допуск к эксплуатации в горнодобывающей промышленности

Нет

Исполнение

Термоусадочный

Количество жил

Единица измерения: упаковка

Код товара: 210712

Артикул: 57816

Цена:

11 615.64 руб. / упак.

Оптовая цена:

11 383.33 руб. / упак.

В корзину

Купить в 1 клик

156 упак., срок поставки 5-7 рабочих дней

Остатки на складах:

Под заказ
5-7 раб.дн.

156 упак.

Описание товара

• Предназначены для соединения одножильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015 * Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)

Характеристики

Вес и габариты упаковки
Длина (мм)	600
Высота (мм)	100
Ширина (мм)	100
Вес (грамм)	740
Характеристики товара
Производитель	КВТ
Период гарантии	5 лет
Единица измерения партнерских остатков	PCE
Для соединения кабелей с бумажной и с пластмассовой изоляцией	Нет
Допуск к эксплуатации в горнодобывающей промышленности	Нет
Исполнение	Термоусадочный
Количество жил	1
Не содержит (без) галогенов	Да
Номинальное напряжение U0/U (Um)	6/10 (12) кВ
Номинальное сечение проводника по, кв.мм	120 кв.мм
Номинальное сечение проводника с, кв.мм	70 кв.мм
С концентрическим экранированием	Да
